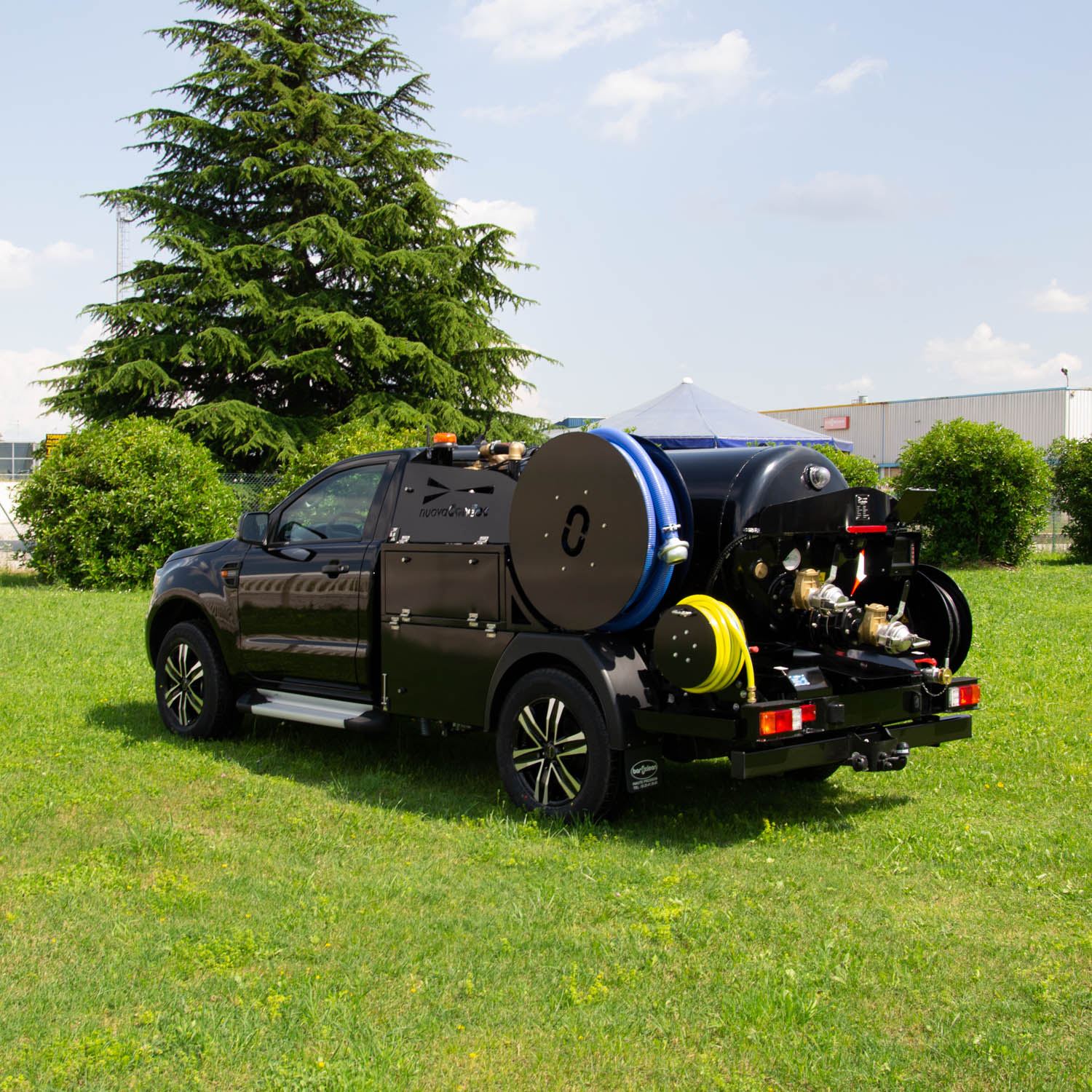

Unità lavaggio ed aspirazione Hydrocity

Principali caratteristiche e dotazioni dell’allestimento Hydrocity

• SISTEMA CONFORME AI REQUISITI DI INDUSTRIA 4.0
  Il sistema si basa sulla possibilità di comunicare in maniera bidirezionale tra la macchina e l’ufficio.
  Lo scambio dei dati con l’ufficio è reso possibile dalle componenti hardware e software appositamente sviluppate.

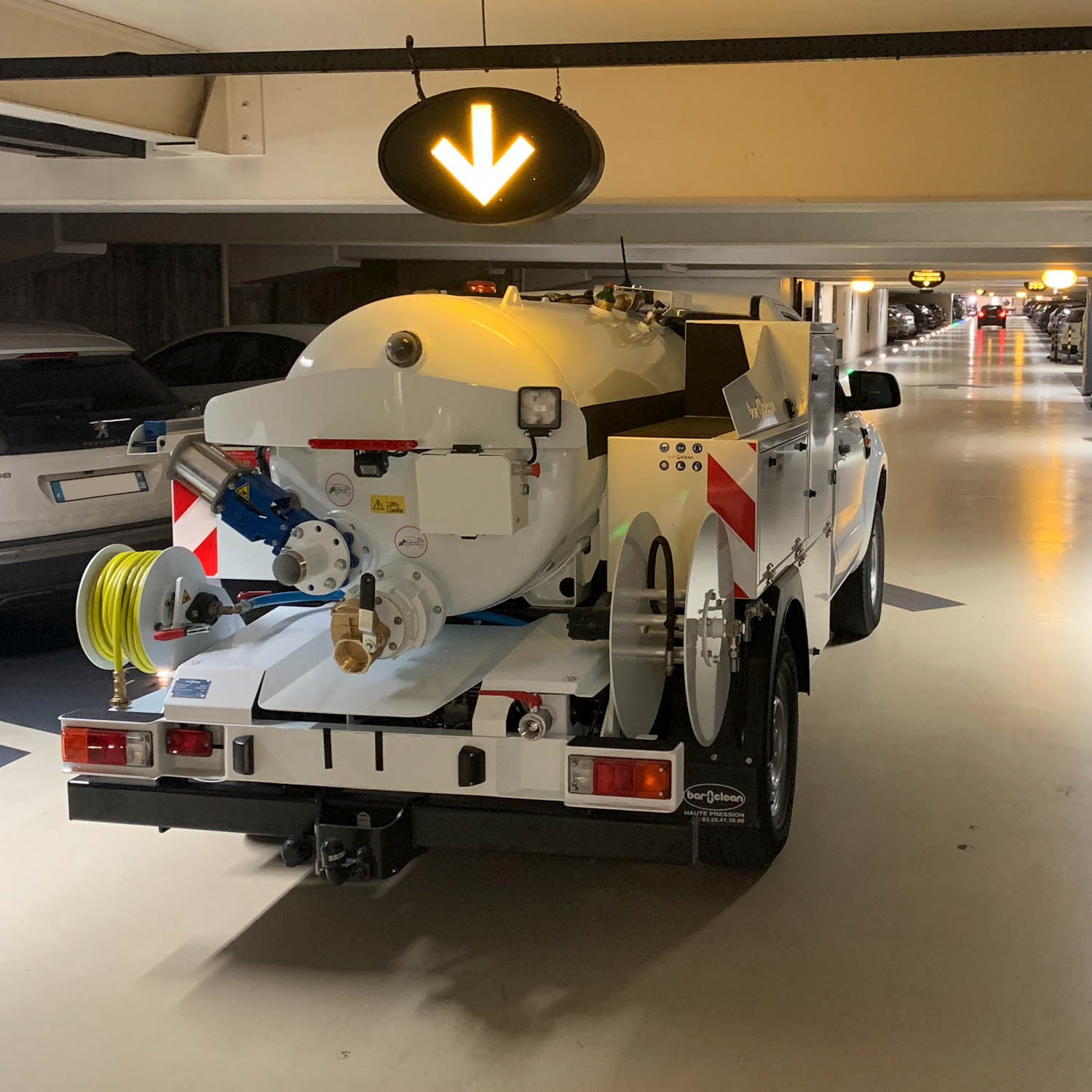

• CISTERNA IN ALLUMINIO DA 1200 LT
  Con separatore inclinato, valvola di aspirazione fanghi con tubo interno a collo d’oca e frangiflutti, valvola di scarico a ghigliottina, valvola di massima pressione, valvola di massima depressione, valvola di sfiato, valvola di troppo pieno, indicatore di livello, scivolo posteriore, scarico acqua di decantazione. Opzione con fondo apribile.Capacità:
  • Comparto fanghi 800 lt, con botola di ispezione DN150.
  • Comparto acqua 400 lt con indicatore di livello, scarico troppo pieno, valvole scarico e carico da manichetta.
• PRESA DI FORZA ED IMPIANTO IDRAULICO
  Modello OMSI 210 MKG. Le pompe ad alta pressione, idraulica e decompressore prendono forza dal motore del veicolo tramite presa di forza integrale da 180 Cv, velocità max 4.200 giri/min, montata tra cambio e asse posteriore.La pompa idraulica è montata sull’impianto di trasmissione e viene attivata tramite comando pneumatico.
• IMPIANTO DEL VUOTO
  • Manovuotometro con sistema di sicurezza a sfera con gabbia estraibile

  • Filtro a cestello
  • Valvola di sicurezza 0,5 bar
  • Filtro disoleatore fonoassorbente con recupero olio sullo scarico della pompa del vuoto
  • Filtro depuratore
  • Anta di protezione basculante con serratura e fermo di apertura
  • Decompressore (opzioni)
• VALVOLA A GHIGLIOTTINA PNEUMATICA
  Con attivazione da radiocomando (questa opzione esclude la valvola si scarico acqua per decantazione).
• IMPIANTO IDRODINAMICO E POMPA AD ALTA PRESSIONE
  • Potenza necessaria 36,2 Cv, massima velocità di rotazione 1450 giri/min, regolatore di pressione (MIN/MAX).
  • Pompa Pratissoli KT24, 50 lt/min. 250 bar (dotazione standard)
  • Filtro dell’acqua
  • Dispositivo di protezione pompa in caso di fine acqua
  • Manometro
  • Valvola di scarico e spurgo
  • Protezione antigelo
  • Anta basculante di protezione vano pompa con serratura e fermo di apertura
• NASPO AD ALTA PRESSIONE
  • Ad alimentazione assiale, azionamento idraulico comandato da distributore a 3 posizioni, azionabile sia da pannello di controllo che da radiocomando (COMFORT).
  • Capacità tubo ½”: 100 mt
  • Opzione: naspo a bandiera posizionato su retro cisterna.
• NASPO MANUALE A BASSA PRESSIONE
  Con 25 mt di tubo ¾” per riempimento serbatoio acqua con valvola a sfera e fermo a pistone per blocco rotazione.
• SUPPORTI LATERALI PORTATUBI E CASSETTI
  Supporti laterali (dx e sx) con sponda a onda e posteriore per contenimento spezzoni tubi di aspirazione.
  Ampi vani porta utensili (1705×400 mm) con ante in alluminio e serratura sui lati della cisterna
  Opzioni lato dx (Lunghezza x altezza):
  1. vani 1705×400 + 580×750 (richiede naspo a bandiera)
  2. Vani 720×790 + 985×450
  3. Vani 720×790 + 985×480 + 580×750 (richiede naspo a bandiera)

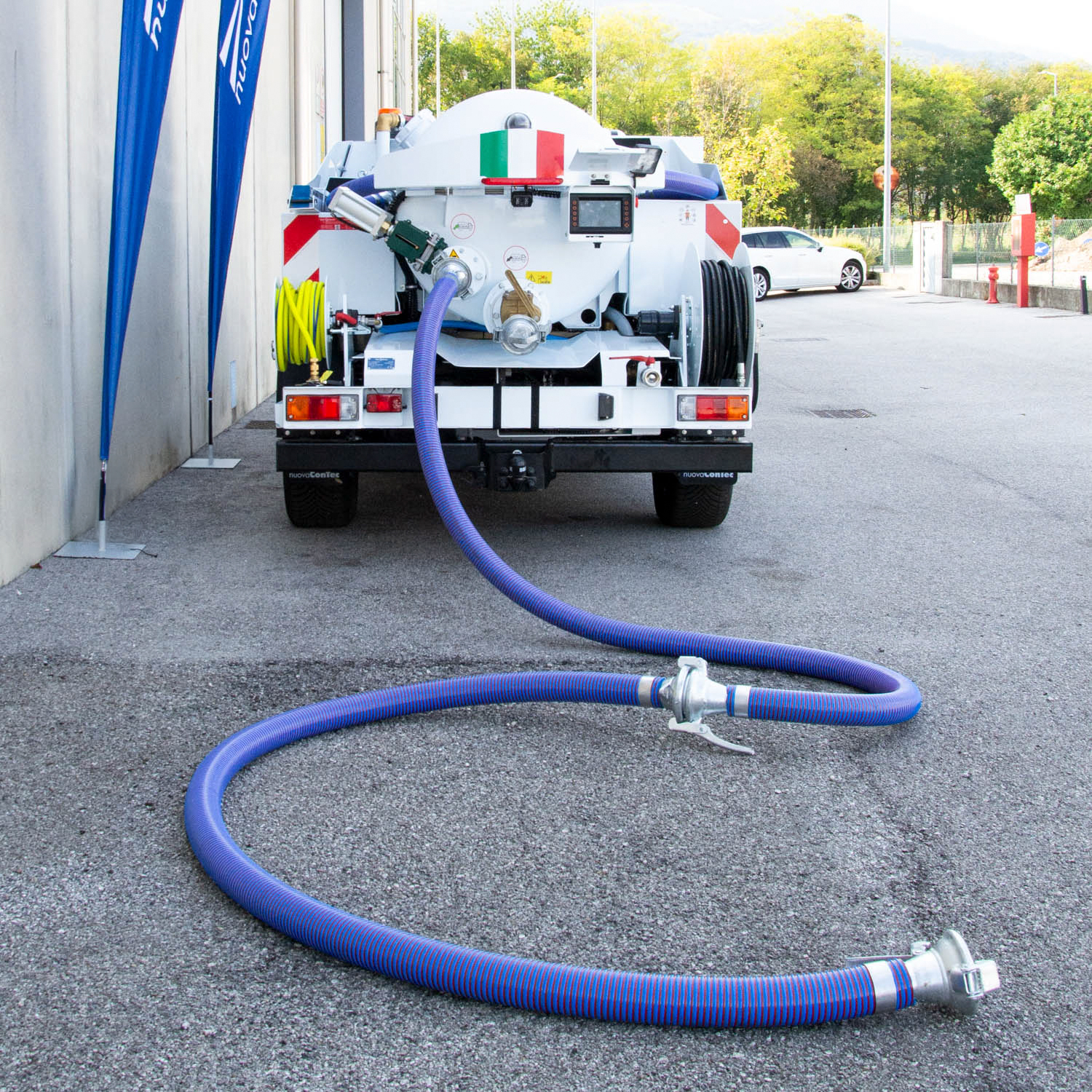

• AVVOLGITORE PER TUBO DI ASPIRAZIONE
  Sul lato sx della cisterna, al posto del vano porta utensili, ad azionamento manuale.
  Capacità tubi: 24 mt Dn50 (decompressore PN33), 12 mt DN 70 (decompressore Demag).
• PANNELLO DI CONTROLLO CON RADIOCOMANDO
  Posizionato nella parte posteriore della cisterna, con circuito elettrico, interruttore generale in cabina e spia di alimentazione.
  Radiocomando a 8 canali con batteria ricaricabile (+ batteria di scorta), tracolla in tessuto.
  Funzioni:
  • Comando pompa alta pressione (+/-)
  • Comando pompa vuoto (+/-)
  • Avvolgimento naspi alta pressione e aspirazione (solo versione COMFORT)
  • Svolgimento naspi alta pressione e aspirazione (solo versione COMFORT)
  • Arresto di sicurezza
  • Riarmo a distanza
  • Indicatore di carica batteria
  • Gittata 100 mt ca.7
• CERCHI IN LEGA DA 17″
