Otturatori Oil Resistant

Cuscini biconici Lampe con bypass

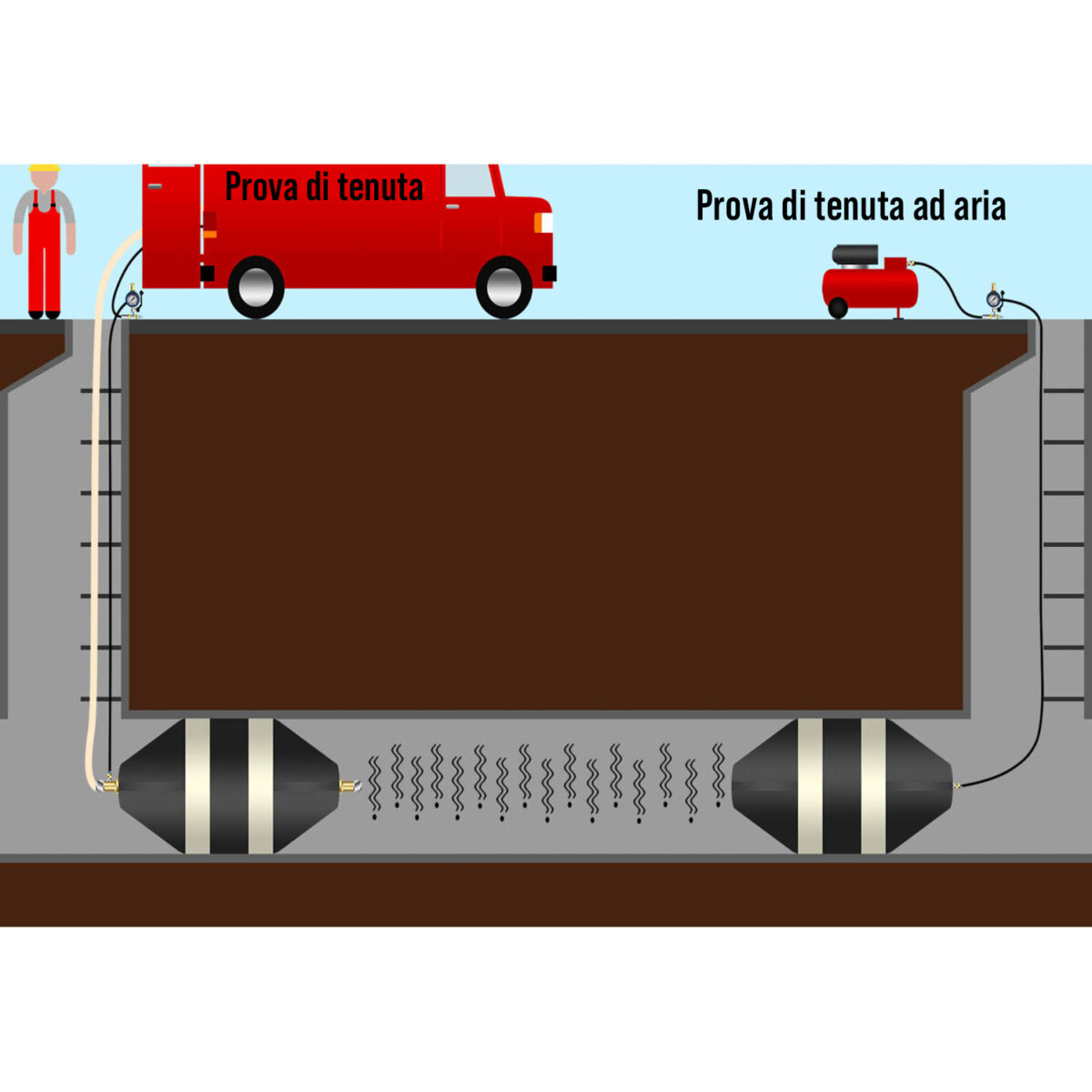

Gli Otturatori biconici LAMPE con bypass sono costruiti in puro neoprene e possono essere impiegati per la chiusura temporanea di condotte a partire da DN 80 fino a DN 2800. A richiesta possono essere realizzate soluzioni personalizzate per tubazioni di diametri maggiori.

Richiedi offerta

Video
Descrizione

Tutti gli otturatori con bypass sono multidimensionali con campi di applicazione (DN min-max) molto ampi.
A differenza degli altri modelli che si espandono in maniera circolare, gli otturatori biconici nel gonfiarsi prendono la forma della sezione, adattandosi così a qualsiasi tipologia e sezione di tubo (circolare, ovoidale, scatolare …), compatibilmente con la misura prescelta.
Presentano un’elevata resistenza agli agenti chimici: a richiesta è disponibile un trattamento protettivo speciale che consente l’impiego degli otturatori in condotte con presenza di idrocarburi e carburanti.

Specifiche tecniche
Codice Articolo Ambito di applicazione (mm) Pressione di gonfiaggio (bar) Lunghezza da sgonfio (mm) Peso (kg)
LA.76328 Tipo 1-400 con bypass DN 1″ 150-400 1,0 1030 3,5
LA.76329 Tipo 1-400 con bypass DN 1″ e g. s. 150-400 1,0 1030 3,55
LA.76338 Tipo 1-600 con bypass DN 3″ 250-600 1,0 1360 11,8
LA.76339 Tipo 1-600 con bypass DN 3″ e g. s. 250-600 1,0 1360 12
LA.76343 Tipo 1-800 con bypass DN 3″ 350-800 1,0 1840 18
LA.76344 Tipo 1-800 con bypass DN 3″ e g. s. 350-800 1,0 1840 19,2
LA.76348 Tipo 1-1000 con bypass DN 3″ 400-1000 1,0 2190 23,7
LA.76349 Tipo 1-1000 con bypass DN 3″ e g. s. 400-1000 1,0 2190 24,3
LA.76353 Tipo 1-1200 con bypass DN 3″ 500-1200 1,0 2270 28,5
LA.76354 Tipo 1-1200 con bypass DN 3″ e g. s. 500-1200 1,0 2270 29,2
LA.76358 Tipo 1-1400 con bypass DN 3″ 500-1400 1,0 3010 41,5
LA.76359 Tipo 1-1400 con bypass DN 3″ e g. s. 500-1400 1,0 3010 44,2
LA.76367 Tipo 1-1500 con bypass DN 3″ 500-1500 1,0 3050 42,1
LA.76368 Tipo 1-1500 con bypass DN 3″ e g. s. 500-1500 1,0 3050 45,1
LA.76363 Tipo 1-1600 con bypass DN 3″ 600-1600 1,0 3290 56,7
LA.76364 Tipo 1-1600 con bypass DN 3″ e g. s. 600-1600 1,0 3290 60
LA.76378 Tipo 1-2200 con bypass DN 3″ 1000-2200 1,0 4530 105
LA.76379 Tipo 1-2200 con bypass DN 3″ e g. s. 1000-2200 1,0 4530 109,4
LA.76393 Tipo 1-2800 con bypass DN 3″ 1500-2800 1,0 4750 152
LA.76394 Tipo 1-2800 con bypass DN 3″ e g. s. 1500-2800 1,0 4750 158
LA.76429 Tipo 2-400 con bypass e g. s. 150-400 2,0 1050 5
LA.76439 Tipo 2-600 con bypass e g. s. 250-600 2,0 1400 17
LA.76444 Tipo 2-800 con bypass e g. s. 300-800 2,0 1850 22,5
LA.76449 Tipo 2-1000 con bypass e g. s. 400-1000 2,0 2250 30,1
LA.76454 Tipo 2-1200 con bypass e g. s. 500-1200 2,0 2300 37,6
Documenti
Articoli

Otturatori standard con bypass Tipo 1

Codice Descrizione
LA.76328 CUSCINO OTTURATORE LAMPE DN150/400, 1 BAR CON BY-PASS
LA.76338 CUSCINO OTTURATORE LAMPE DN250/600,1 BAR CON BY-PASS
LA.76343 CUSCINO OTTURATORE LAMPE DN300/800,1 BAR CON BY-PASS
LA.76348 CUSCINO OTTURATORE LAMPE DN400/1000,1 BAR CON BY-PASS
LA.76353 CUSCINO OTTURATORE LAMPE DN500/1200, 1 BAR CON BY-PASS
LA.76358 CUSCINO OTTURATORE LAMPE DN500/1400, 1 BAR CON BY-PASS
LA.76367 CUSCINO OTTURATORE LAMPE DN500/1500, 1 BAR CON BY-PASS

Otturatori con guarnizione speciale Tipo 1

Codice Descrizione
LA.76329 CUSCINO OTTURATORE LAMPE DN150/400, 1 BAR CON BY-PASS CON GUARNIZIONE SPECIALE
LA.76339 CUSCINO OTTURATORE LAMPE DN250/600,1 BAR CON BY-PASS CON GUARNIZIONE SPECIALE
LA.76344 CUSCINO OTTURATORE LAMPE DN300/800,1 BAR CON BY-PASS CON GUARNIZIONE SPECIALE
LA.76349 CUSCINO OTTURATORE LAMPE DN400/1000,1 BAR CON BY-PASS CON GUARNIZIONE SPECIALE
LA.76354 CUSCINO OTTURATORE LAMPE DN500/1200, 1 BAR CON BY-PASS CON GUARNIZIONE SPECIALE
LA.76359 CUSCINO OTTURATORE LAMPE DN500/1400, 1 BAR CON BY-PASS CON GUARNIZIONE SPECIALE
LA.76368 CUSCINO OTTURATORE LAMPE DN500/1500, 1 BAR CON BY-PASS CON GUARNIZIONE SPECIALE
LA.76364 CUSCINO OTTURATORE LAMPE DN600/1600, 1 BAR CON BY-PASS CON GUARNIZIONE SPECIALE
LA.76374 CUSCINO OTTURATORE LAMPE DN800/1800, 1 BAR CON BY-PASS CON GUARNIZIONE SPECIALE
LA.76379 CUSCINO OTTURATORE LAMPE DN1000/2200, 1 BAR CON BY-PASS CON GUARNIZIONE SPECIALE
LA.76387 CUSCINO OTTURATORE LAMPE DN 1200/2400 1 BAR BY-PASS + G.S.
LA.76394 CUSCINO OTTURATORE LAMPE DN1500/2800, 1 BAR CON BY-PASS CON GUARNIZIONE SPECIALE

Otturatori con bypass e guarnizione speciale Tipo 2

Codice Descrizione
LA.76429 CUSCINO OTTURATORE LAMPE DN150/400, 2 BAR BY-PASS + G.S.
LA.76439 CUSCINO OTTURATORE LAMPE DN250/600, 2 BAR BY-PASS + G.S.
LA.76444 CUSCINO OTTURATORE LAMPE DN300/800, 2 BAR BY-PASS + G.S.
LA.76449 CUSCINO OTTURATORE LAMPE DN400/1000, 2 BAR BY-PASS + G.S.
LA.76454 CUSCINO OTTURATORE LAMPE DN500/1200, 2 BAR BY-PASS + G.S.

Trattamenti speciali per impiego con idrocarburi

Codice Descrizione
LA.7397100 TRATTAMENTO SPECIALE IDROCARBURI PER OTTURATORI 1-150, 1-200, 1-400
LA.7397200 TRATTAMENTO SPECIALE IDROCARBURI PER OTTURATORI 1-600 , 1-800
LA.7397300 TRATTAMENTO SPECIALE IDROCARBURI PER OTTURATORI 1-1000 , 1-1200
LA.7397400 TRATTAMENTO SPECIALE IDROCARBURI PER OTTURATORI 1-1400 , 1-1500
LA.7397500 TRATTAMENTO SPECIALE IDROCARBURI PER OTTURATORI 1-1600 , 1-1800
LA.7397600 TRATTAMENTO SPECIALE IDROCARBURI PER OTTURATORI 1-2200

Accessori per otturatori biconici Tipo 2

Codice Descrizione
LA.71481 PANNELLO DI CONTROLLO 1/2″ PER OTTURATORI 2 BAR
LA.71581 TUBO DI GONFIAGGIO LAMPE 5 MT PER OTTURATORI DA 2 BAR
LA.71583 TUBO DI GONFIAGGIO LAMPE 10 MT PER OTTURATORI DA 2 BAR
