Ugello Banshee
Gli ugelli della serie BANSHEE si utilizzano principalmente per la pulizia di scambiatori di calore. I diversi modelli hanno range di pressione fino a 2800 bar.
Ciascun ugello è composto da un corpo e da una testa intercambiabile che a sua volta può avere una particolare configurazione dei getti (Polisher, Unplugger, Universal) per far fronte alle diverse esigenze operative di pulizia o sfondamento dei fasci tubieri.
Descrizione

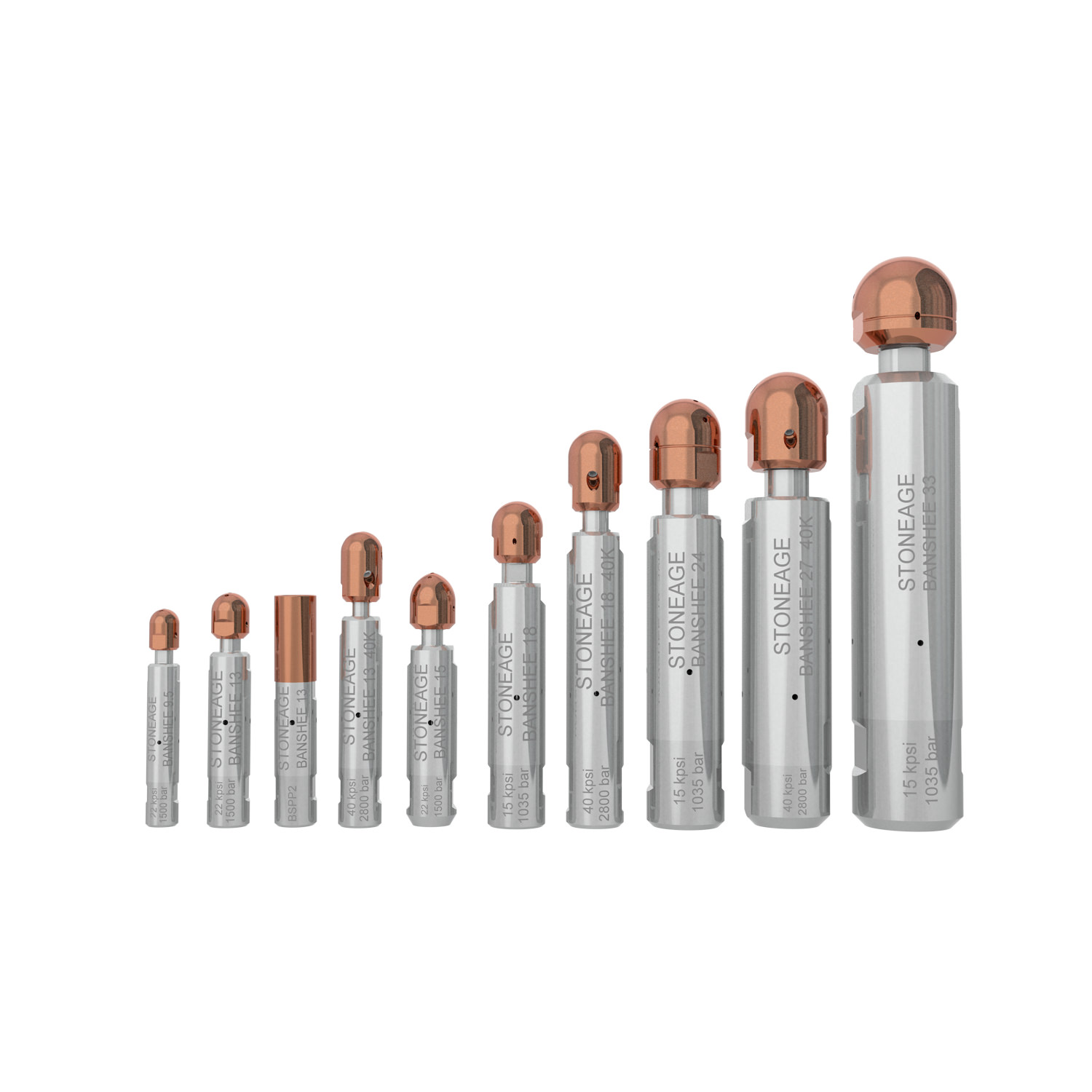

Gli ugelli Banshee si distinguono principalmente per la misura (diametro del corpo) e la pressione massima di esercizio.
Utilizzano l’acqua in pressione come cuscinetto liquido, garantendo una adeguata lubrificazione, senza dover ricorrere a cuscinetti /bronzine e lubrificanti.
Le misure (diametro) degli ugelli variano da 9.5 a 33 mm. Ciascun ugello è utilizzabile in tubazioni di diametro comprese tra +20% e +80% rispetto alla dimensione dell’ugello.
L’ugello deve inoltre essere compatibile con la pressione massima della pompa.
Configurazioni delle teste

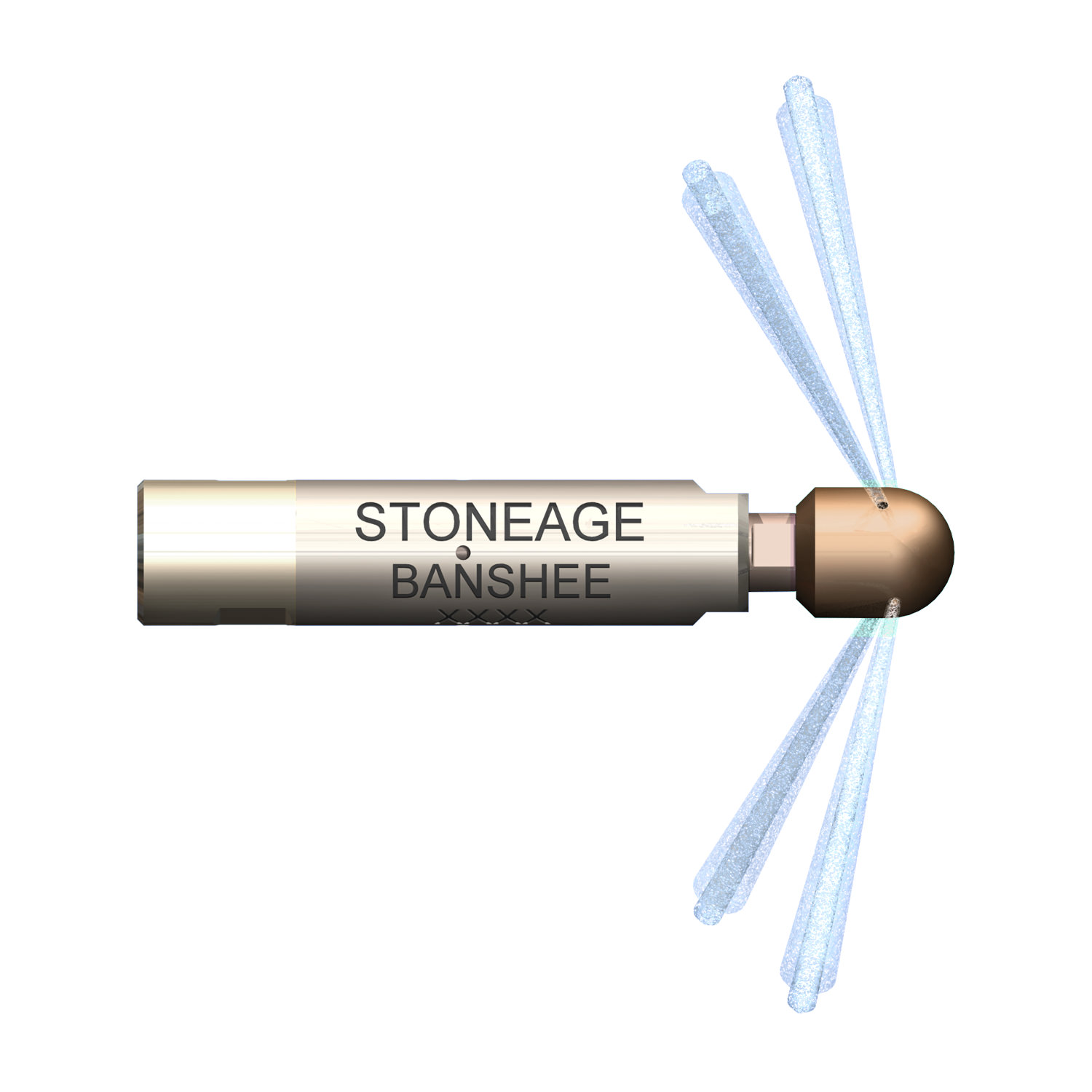

- Polisher: con getti radiali a 105° per una pulizia accurata delle pareti della condotta;
- Unplugger: con getti posteriori (145°) e frontali (15°/30°/45°) per sfondamento di tubazioni occluse;

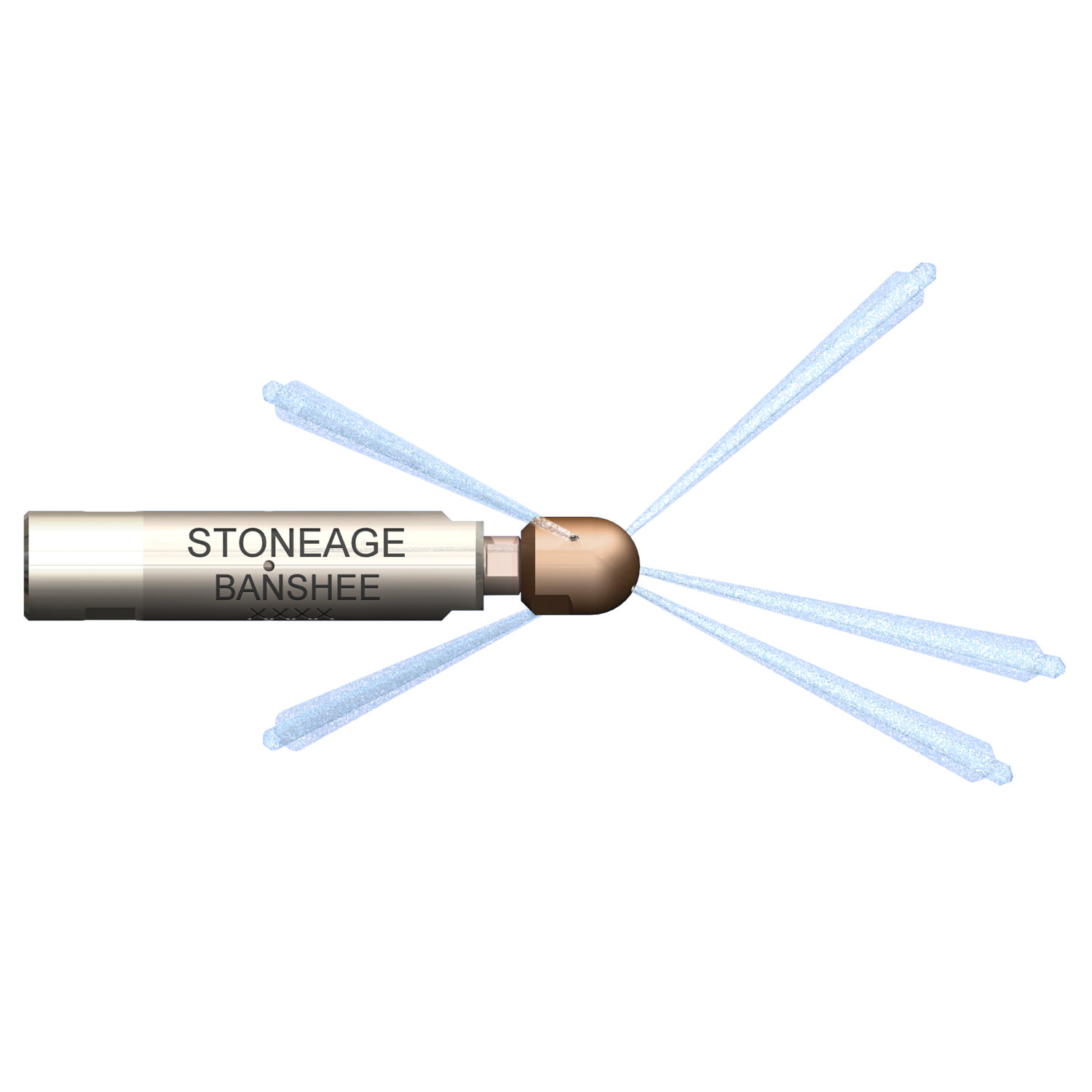

- Universal: con getti posteriori /radiali e frontali
Specifiche 1500 bar
| Modello | BN 9.5 | BN13, BNS13 | BN15 | BN18 | BN24 | BN33 |
| DIametro interno tubi | 12-16 mm | 15-25 mm | 19-30 mm | 22-33 mm | 28-51 mm | 38-60 mm |
| Range di pressione | 700-1500 bar | 550-1500 bar | 550-1500 bar | 550-1500 bar | 550-1500 bar | 550-1500 bar |
| Portata | 19-23 l/min | 26-38 l/min | 26-38 l/min | 30-53 l/min | 42-91 l/min | 42-182 l/min |
| Coefficiente di flusso | 0,20 Cv | 0,27 Cv | 0,35 Cv | 0,66 Cv | 0,90 Cv | 2,3 Cv |
| Raccordi | M7,1/16 NPT, 1/4 LH, 1/4 RH | 1/8 NPT, 1/8 BSPP, 1/4 LH, 1/4 RH, 3/8 LH, | 1/8 NPT, 1/8 BSPP, 3/8 LH, 3/8 RH | 1/4 not, 1/4 BSPP, 9/16 LH, 9/16 RH | 3/8 NPT, 3/8 BSPP,9/16 LH,9/16 RH | 1/2 NPT, 1/2 BSPP, 9/16 MP |
| Diametro del corpo | 10 mm | 3/8 RH, | 15 mm | 18 mm | 24 mm | 33 mm |
| Lunghezza del corpo | 65 mm | 13 mm | 76 mm | 97 mm | 130 mm | 180 mm |
| Peso del corpo | 0,02 kg | 74 mm | 0,07 kg | 0,11 kg | 0,27 kg | 0,81 kg |
| Peso della testa | 0,005 kg | 0,05 kg | 0,04 kg | 0,04 kg | 0,05 kg | 0,11 kg |
| Temperatura massima H2O | 120 °C | 0,02 kg | 120 °C | 120 °C | 120 °C | 120 °C |
Specifiche 2800 bar
| Modello | BN13-40k | BN18-40k | BN27-40k |
| DIametro interno tubi | 15-25 mm | 22-33 mm | 32-51 mm |
| Range di pressione | 1400-2800 bar | 1400-2800 bar | 1400-2800 bar |
| Portata | 17-23 l/min | 19-32 l/min | 19-32 l/min |
| Coefficiente di flusso | 0,20 Cv | 0,25 Cv | 0,30 Cv |
| Filetto inserti | 6-40 UNF (S2) | 6-40 UNF (S2) | 6-40 UNF (S2) |
| Tipo di inserti | OS2 | OS2 | OS2 |
| Raccordi | 1/4 LH, 3/8 LH | 3/8 LH, M14L, 9/16 çH, 9/16 RH | 9/16 LH, M14L |
| Diametro del corpo | 13 mm | 18 mm | 27 mm |
| Lunghezza del corpo | 89 mm | 120 mm | 140 mm |
| Peso del corpo | 0,07 kg | 0,14 kg | 0,05 kg |
| Peso della testa | 0,02 kg | 0,04 kg | 0,68 kg |
| Temperatura massima H2O | 120 °C | 120 °C | 120 °C |
