Per ciascun otturatore sono disponibili una o più flange con bypass da 2” a 8”.

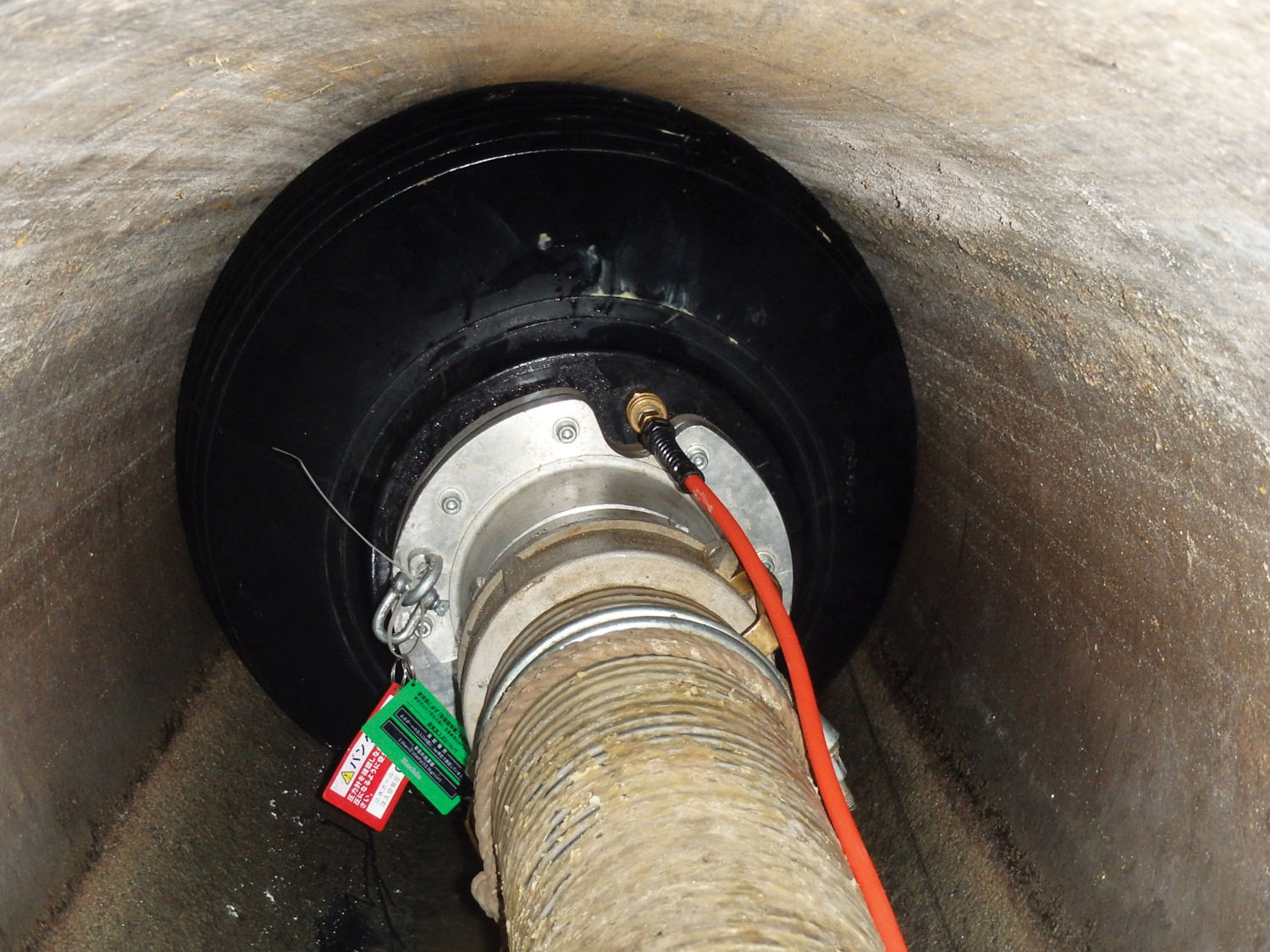

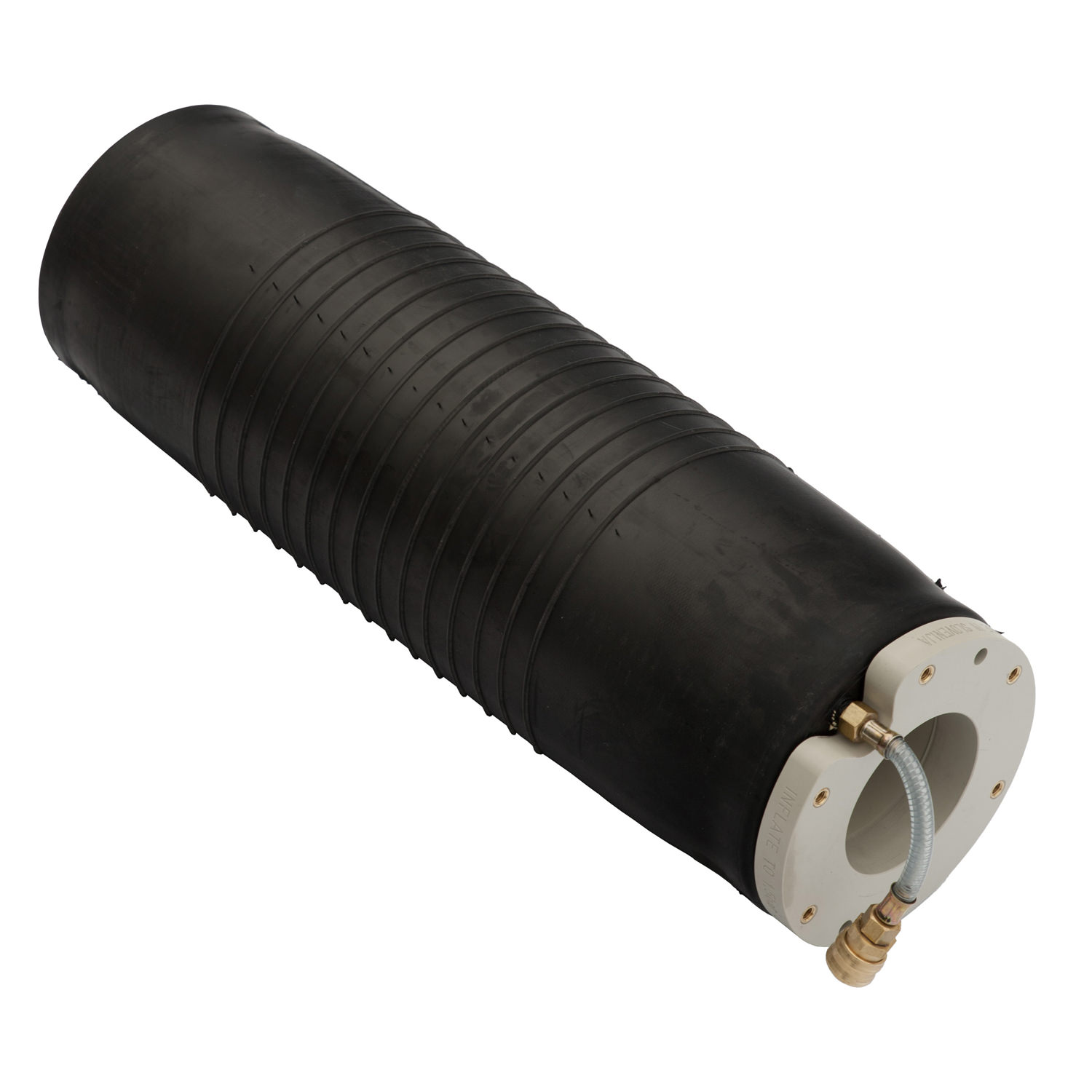

Otturatori con bypass maggiorato
Questi otturatori sono dotati di flangia intercambiabile in alluminio che va selezionata in relazione alla misura desiderata del bypass (ad eccezione dell’otturatore DN100-150 la cui flangia è integrata).
Specifiche tecniche
| Codice | Ambito di applicazione (mm) | Pressione di gonfiaggio (bar) | Diametro (mm) | Lunghezza (mm) | Peso (kg) |
| 011.0100 | 100-150 | 2.5 | 98 | 370 | 2,2 |
| 011.0101 | 150-250 | 2 | 136 | 520 | 4,6 |
| 011.0102 | 200-300 | 2 | 186 | 550 | 7,6 |
| 011.0103 | 150-300 | 1.5 | 142 | 540 | 3,6 |
| 011.0104 | 200-400 | 1.5 | 192 | 600 | 6,1 |
| 011.0105 | 300-525 | 1.5 | 272 | 630 | 11,7 |
| 011.0106 | 350-600 | 1.5 | 322 | 830 | 17 |
| 011.0107 | 500-1000 | 1.5 | 472 | 1150 | 37,5 |
Articoli
Otturatori
| Codice | Descrizione | |
|---|---|---|
| 011.0100 | OTTURATORE DN100-150 CON BY-PASS MAGGIORATO 2″ 2,5 BAR | |
| 011.0101 | OTTURATORE DN150-250 CON BY-PASS MAGGIORATO 2 BAR, SENZA FLANGIA | |
| 011.0102 | OTTURATORE DN200-300 CON BY-PASS MAGGIORATO 2 BAR, SENZA FLANGIA | |
| 011.0103 | OTTURATORE DN150-300 CON BY-PASS MAGGIORATO 1,5 BAR, SENZA FLANGIA | |
| 011.0104 | OTTURATORE DN200-400 CON BY-PASS MAGGIORATO 1,5 BAR, SENZA FLANGIA | |
| 011.0105 | OTTURATORE DN300-525 CON BY-PASS MAGGIORATO 1,5 BAR, SENZA FLANGIA | |
| 011.0106 | OTTURATORE DN350-600 CON BY-PASS MAGGIORATO 1,5 BAR, SENZA FLANGIA | |
| 011.0107 | OTTURATORE DN500-1000 CON BY-PAS S MAGGIORATO 1,5 BAR, SENZA FLANGIA |
Flange Bypass
| Codice | Descrizione | |
|---|---|---|
| 011.0501 | FLANGIA BY-PASS 2″ PER OTTURATORE MAGGIORATO 150/250 | |
| 011.0502 | FLANGIA BY-PASS 2″ PER OTTURATORE MAGGIORATO 200/300 | |
| 011.0503 | FLANGIA BY-PASS 2″ PER OTTURATORE MAGGIORATO 150/300 | |
| 011.0504 | FLANGIA BY-PASS 2″ PER OTTURATORE MAGGIORATO 200/400 | |
| 011.0504-1 | FLANGIA BY-PASS 4″ PER OTTURATORE MAGGIORATO 200/400 | |
| 011.0505 | FLANGIA BY-PASS 4″ PER OTTURATORE MAGGIORATO 300/525 | |
| 011.0505-1 | FLANGIA BY-PASS 6″ PER OTTURATORE MAGGIORATO 300/525 | |
| 011.0506 | FLANGIA BY-PASS 4″ PER OTTURATORE MAGGIORATO 350/600 | |
| 011.0507-1 | FLANGIA BY-PASS 6″ PER OTTURATORE MAGGIORATO 500/1000 | |
| 011.0507-2 | FLANGIA BY-PASS 8″ PER OTTURATORE MAGGIORATO 500/1000 |
