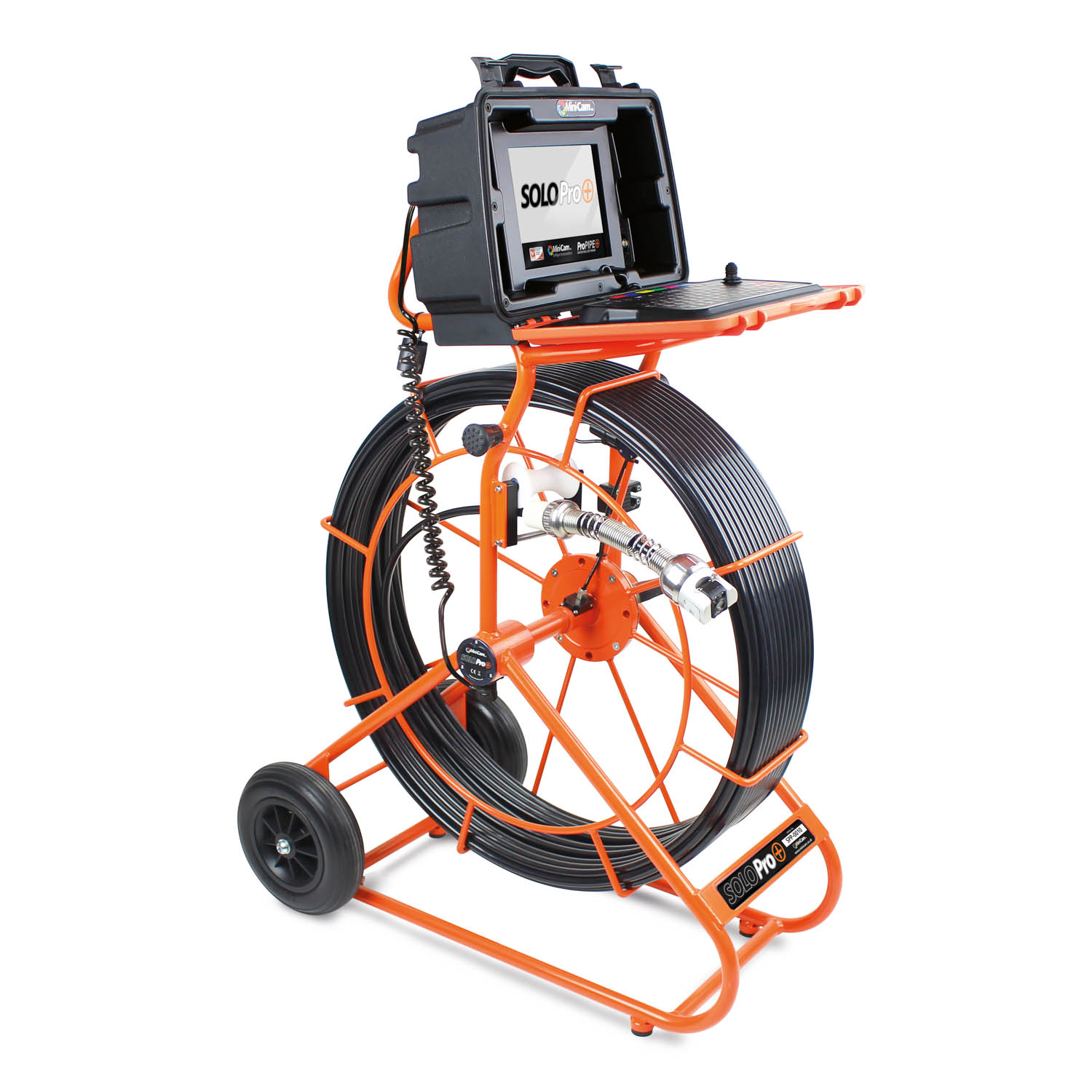

Sistema Standard SOLOPro+50
È composto da:
- Unità di comando CCU210
- Telecamera con testa rotante CAM050 con doppio laser integrato, antenna per ispezione laterali
- Avvolgitore con asta xFlex da 60 mt
- Kit pressurizzazione con 2 bombolette
- Antenna per ingresso in tubazioni laterali
Nella versione DUO nel sistema standard è integrata la telecamera CAM025 con testa fissa autolivellante.
Vista la modularità del sistema sono disponibili delle varianti rispetto allo standard: per i sistemi personalizzati le componenti vanno ordinate singolarmente.
CCU2010: funzionalità a portata di mano
L’unità di controllo CCU210 è un vero e proprio PC portatile, comoda e sicura da trasportare in cantiere veloce da posizionare sull’avvolgitore della telecamera mediante collegamento Easy-fit senza alcuno strumento accessorio.
Registratore digitale di foto e filmati su hard disk interno, supporto USB o scheda SD. La registrazione video avviene in formato MPEG4 compatibile con Wincan, ed acquisisce immagini JPEG live o successivamente anche dal video registrato. Titolatrice interna con 16 pagine personalizzabili. Memoria interna da 32 GB (estendibile fino a 128 GB) con supporti di archiviazione esterna USB 2.0 e SDHC.
Tastiera ergonomica soft-touch con tasti multifunzionali dalla visualizzazione intuitiva che consentono un’impostazione veloce ed accurata delle diverse funzioni ed una gestione semplice e rapida di foto, filmati e report. Sei tasti colorati consentono un accesso rapido a diverse funzionalità tramite un’ampia gamma di menu e sottomenu, richiamabili con i tasti speciali della tastiera.
L’alimentazione è garantita da una batteria interna ricaricabile (6h di autonomia) oppure dalla rete 230V o dalla batteria del veicolo.
Schermo LCD da 8” ad alto contrasto, con un’ottima visibilità anche con luce solare diretta.
Uscita video. Zoom digitale 3x. Controllo movimenti e funzioni telecamera mediante joystick multifunzione.
Connessione Wi-Fi per l’accesso remoto alla galleria, trasferimento drag-and-drop dall’unità di comando al PC e l’upload su cloud.
Compatibile con tutti i sistemi SOLOPro+
Software di refertazione
La CCU210 offre ben 2 software preinstallati per rendicontazione della video ispezione:
ProPIPE+ (software nativo che produce file word facilmente modificabile e personalizzabile dall’operatore): possibile realizzare direttamente sul campo report dettagliati, inserendo commenti su foto e filmati.
WINCAN: permette di creare report conformi agli standard europei (UNI EN 13508-2) direttamente dall’unità di controllo. I report vengono salvati in formato PDF e sono pronti per essere consegnati al cliente su supporto USB.
Condivisione di file: l’utente può condividere istantaneamente via email, oppure su cloud WinCan WEB (necessario abbonamento) rapporti in pdf, foto, e video registrati per offrire accesso online ai dati in modo immediato a tutto il gruppo di lavoro. La condivisione viene attivata tramite smartphone o tablet (utilizzato come hot spot) con connettività 3G o superiore.

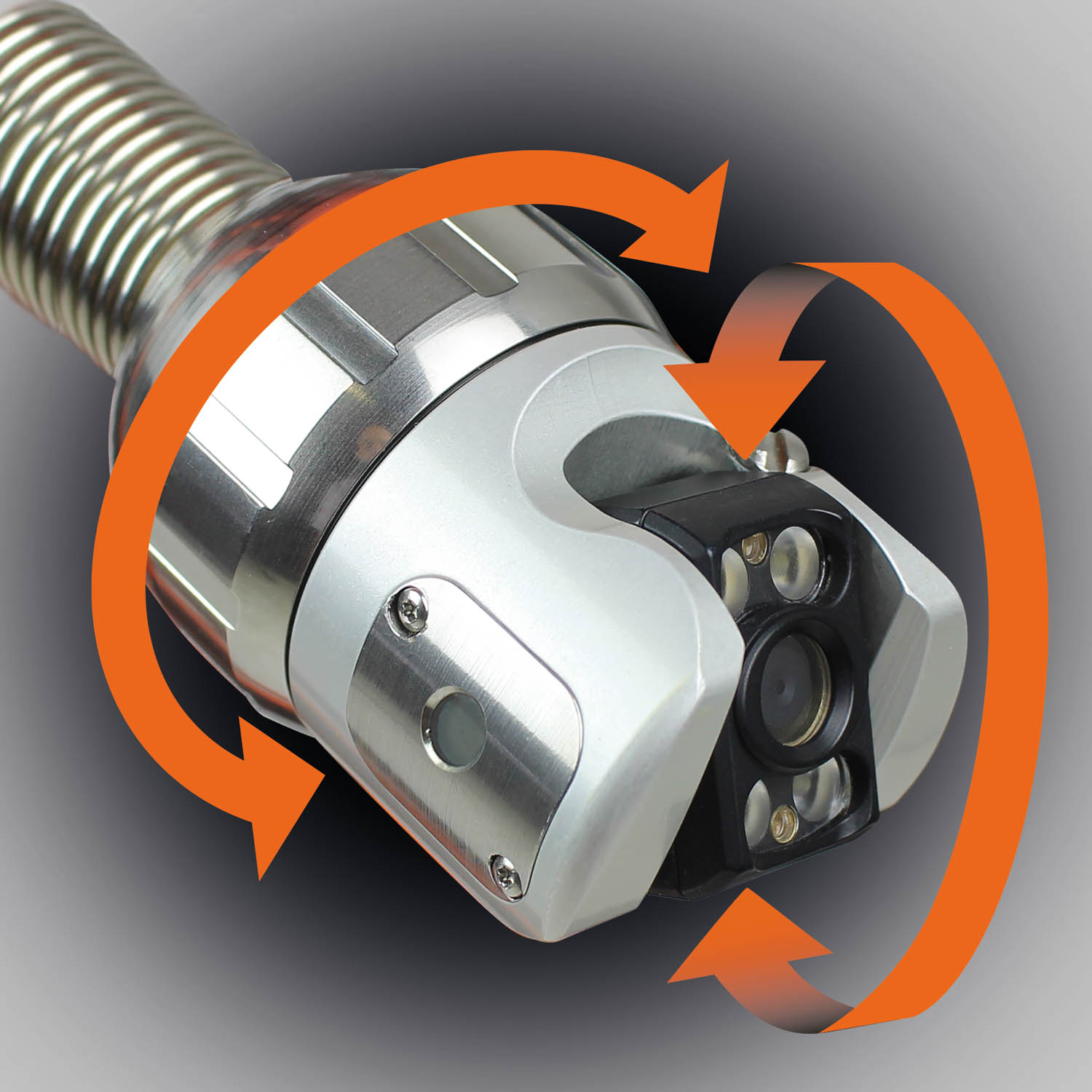

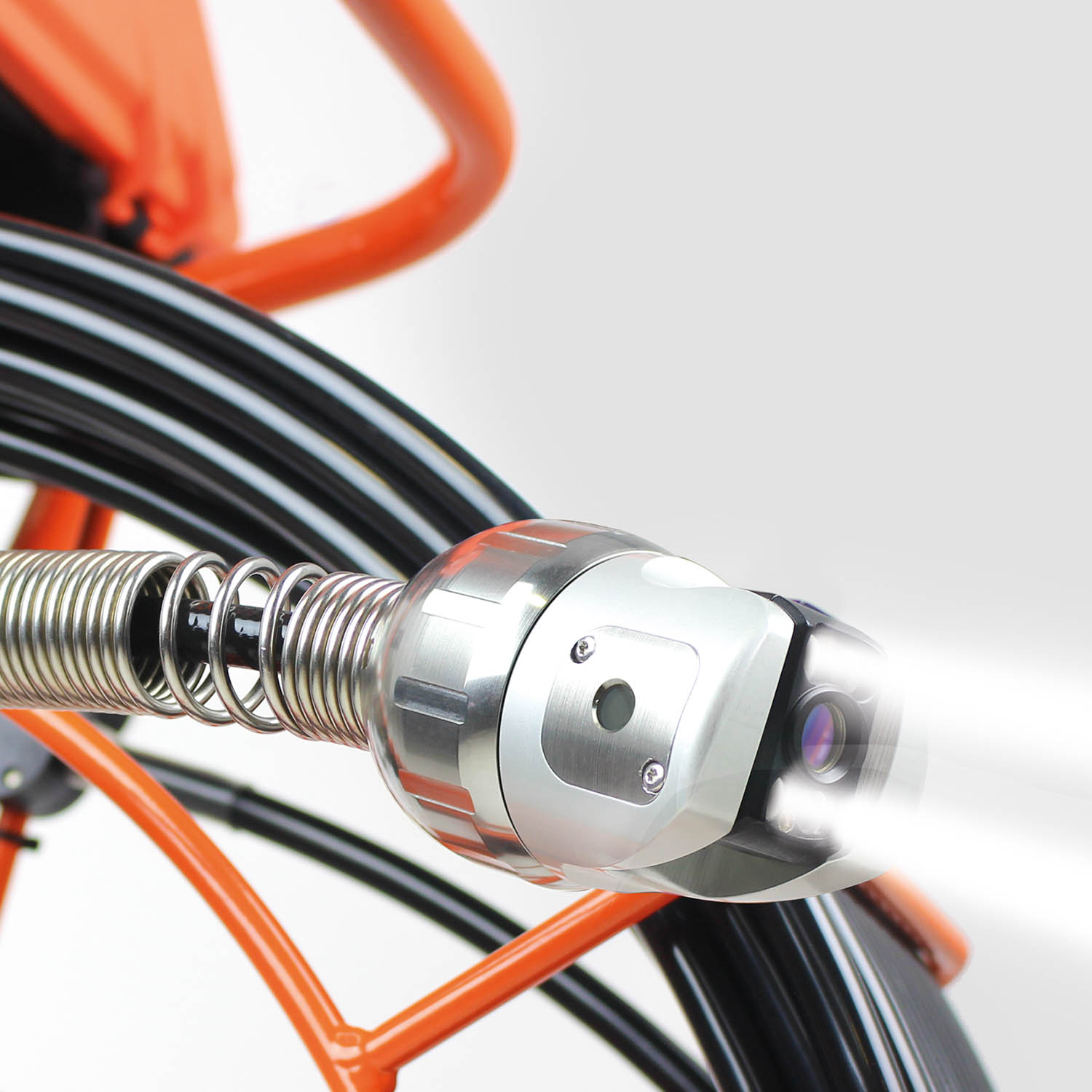

CAM050: Telecamera con Laser a testa rotante e zoom digitale
Con i suoi 49 mm di diametro è la più piccola telecamera pan&tilt in commercio. Scocca in acciaio inox ed alluminio appositamente sagomata per superare curve tecniche a 90° a partire da 80 mm.
È dotata di un sensore gravitazionale autolivellante e indicazione a video del punto di visione, sensore di distanza con due laser visibili e paralleli che consentono la misura accurata del diametro della condotta, difetti ed oggetti direttamente dall’unità di controllo.
Le lenti di precisione della telecamera e quattro LED ultra luminosi garantiscono immagini di ispezione chiare, definite e di qualità.
- rotazione continua a 360°
- brandeggio +/-135°
- doppio laser allineato
- sensore di distanza
- 4 led ultra luminosi
Sonda trasmittente integrata da 33 kHz / 512 kHz / 640 kHz con funzione pulsante. Messa a fuoco da a , diametro di lavoro a partire da 50 mm fino a 300mm.
Ruote SOLOPro+ compatibili

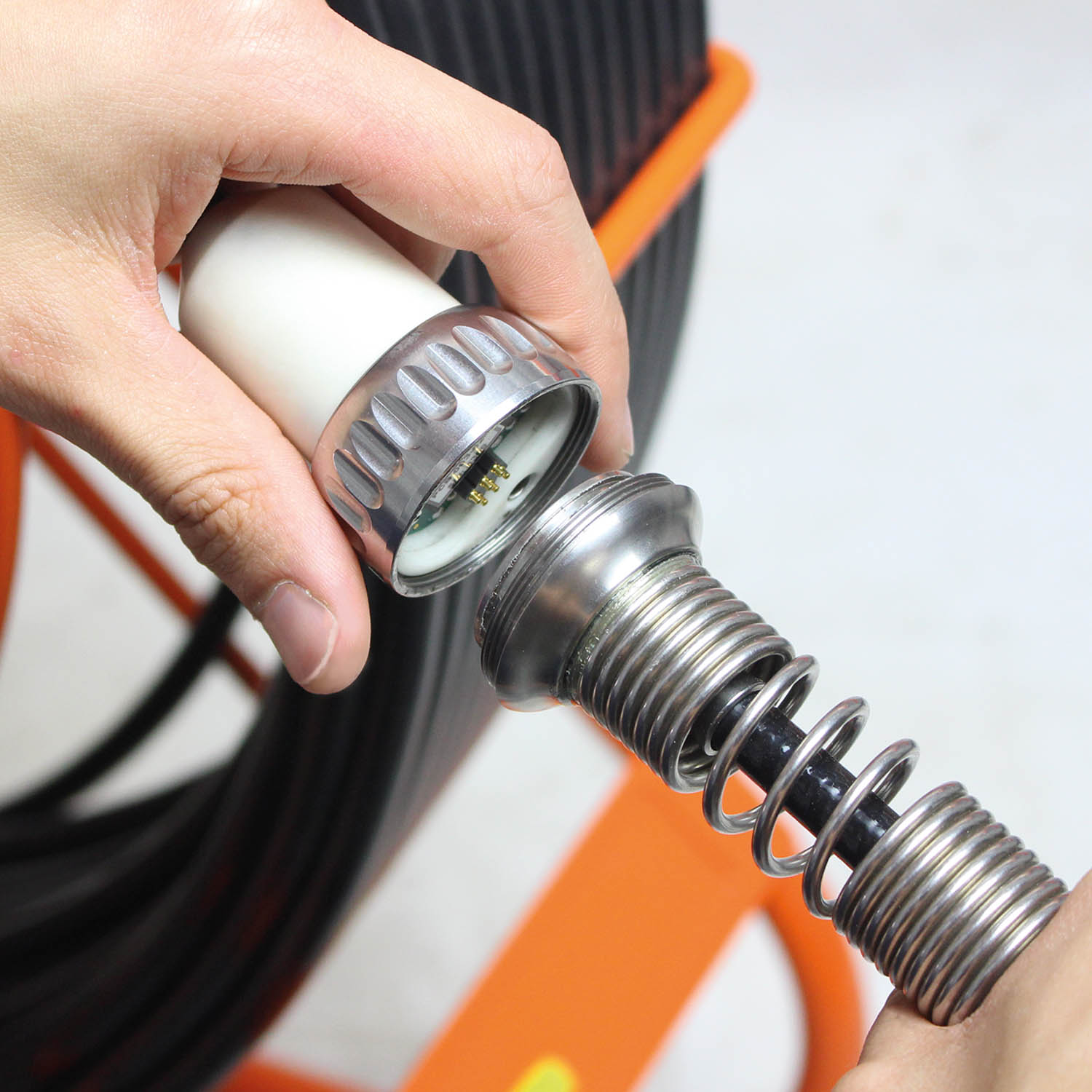

Le ruote SOLOPro+ sono proposte in 3 versioni: 40, 60 o 100 metri. Su richiesta anche 120 metri. Sono costruite in acciaio verniciato a polvere di colore arancione o personalizzabile. Le versioni da 60 metri ed oltre sono dotate di ruote per un agevole trasporto. Le aste sono fornite con un unico speciale connettore per tutte le telecamere, resistente all’acqua ed innesto rapido. Il cavo di collegamento video alla unità di controllo CCU210 è incluso.
La speciale sagomatura del naspo sulla sommità della ruota consente un appoggio automatico, rapido e sicuro dell’unità di controllo.
Un rullo scorri asta protegge la guaina dell’asta di spinta durante lo svolgimento e il riavvolgimento.
Tutte le ruote SOLOPro+ sono dotate di contametri digitale di precisione comandato direttamente dall’unità di controllo CCU210 e blocco rotazione tramite una comoda leva che consente l’avanzamento, riavvolgimento e stazionamento dell’asta di spinta per evitare dipanamenti indesiderati.
Asta di spinta extra flessibile
La nuova asta di spinta extra flessibile è stata sviluppata proprio per essere impiegata sul sistema SOLOPro+50. L’asta è semi-rigida con una robusta guaina esterna. È disponibile nelle seguenti lunghezze: 40 e 60 metri.
